ペレタイザーPelletizer

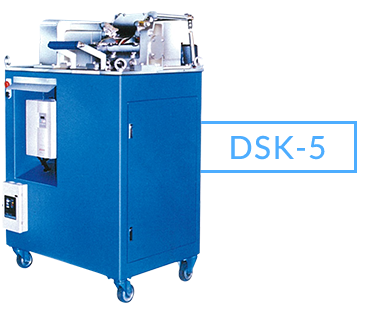

  • DSK-5

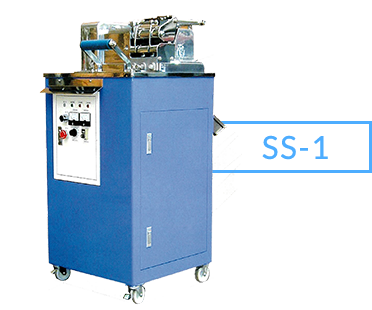

  • SS-1

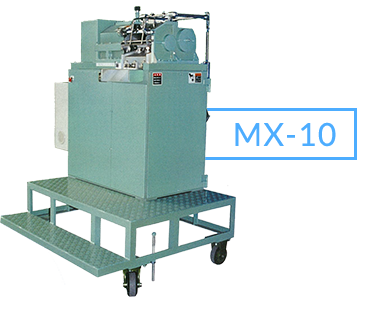

  • MX-10

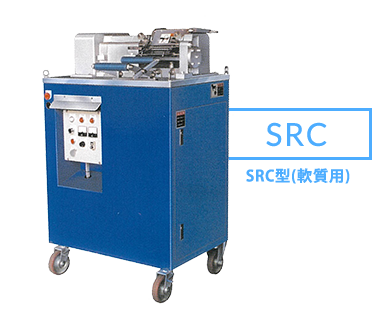

  • SRC SRC型(軟質用)

ペレタイザーは押出機の付属品ではありません。

ペレット製造に際し、今までペレタイザーは単に切れれば良いと思われており、具合が悪くても 複雑な構造の為壊れるまで使用し、いざ「修理」という際の時間と費用の浪費は、計り知れないものがあります。
回転刃を片持ちにする事により(SS型・DSK型)これらの無駄を省く事が出来ます。

ペレタイザーは単なる付属品ではなく独立した切断装置として認めるべきではないでしょうか。

特徴
  1. 分解が簡単 安全対策

    回転刃の軸を片持ちとし、軸のテーパ部と回転刃のテーパを合わせる事で、容易に芯出しが出来る構造になっており分解の際も片側の押えボルトを外すだけで回転刃を取り外すことが出来るようになっております。

  2. 安全対策DSK-5 ヘッド部(片持ち回転刃)
    • 手の入らない構造になっています。
    • ゴムロールを持ち上げるとリミットスイッチが作動しモーターを停止させます。
    • 非常停止スイッチがついています。
標準仕様
機種名 SS-1 DSK-5 MX-10 SRC
カッティング能力
(kg/h)
100 400 700 軟質のみ250
モーター
(kW)
0.75

1.5
3.7

5.5
7.5

11
3.7
変速方法 インバータ インバータ インバータ インバータ
変速比
(Hz)
30

80
30

80
30

80
30

80
引取速度
(m/min)
34.1
(80Hz時)
57
(80Hz時)
58
(80Hz時)
61
(80Hz時)
回転刃径×幅
(mm)
φ107×100 φ150×200 φ200×250 φ150×200
回転刃材質 SKH・
超硬チップ付
SKH・
超硬チップ付
SKH・
超硬チップ付
SKH
ペレット切断長
(mm)(※1)
3 3 3 2.5

3.5
シュート口高さ
(mm)(※2)
630 630 667 630

※本仕様は予告無しで変更することがあります。
※1 ペレット長さ調節型もございます。
※2 ステップ架台を含みません。
